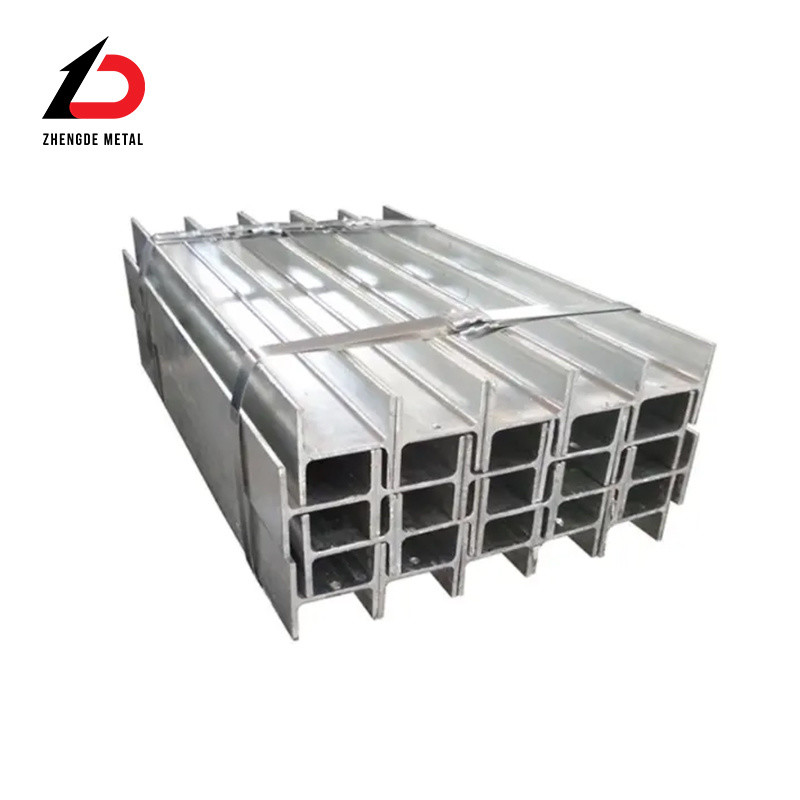

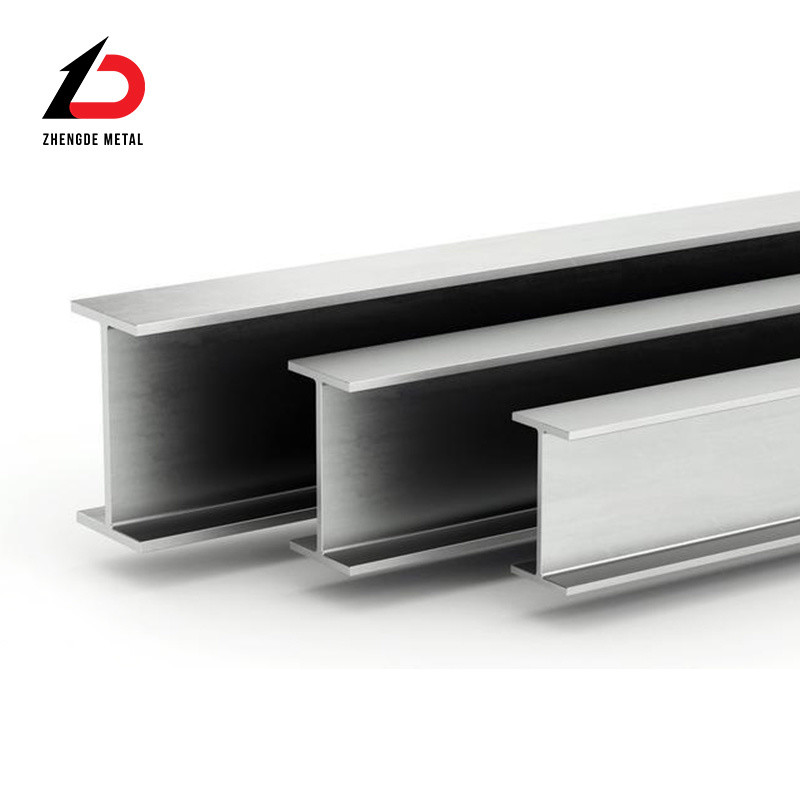

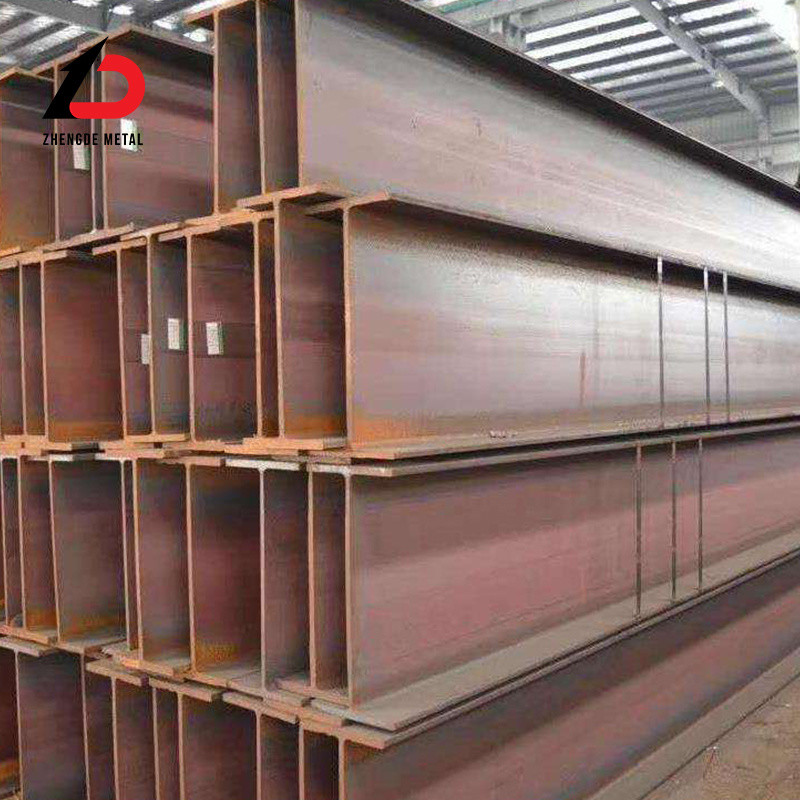

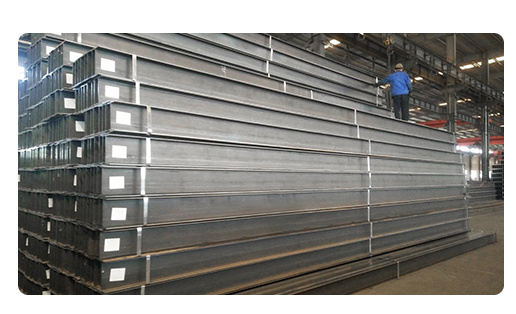

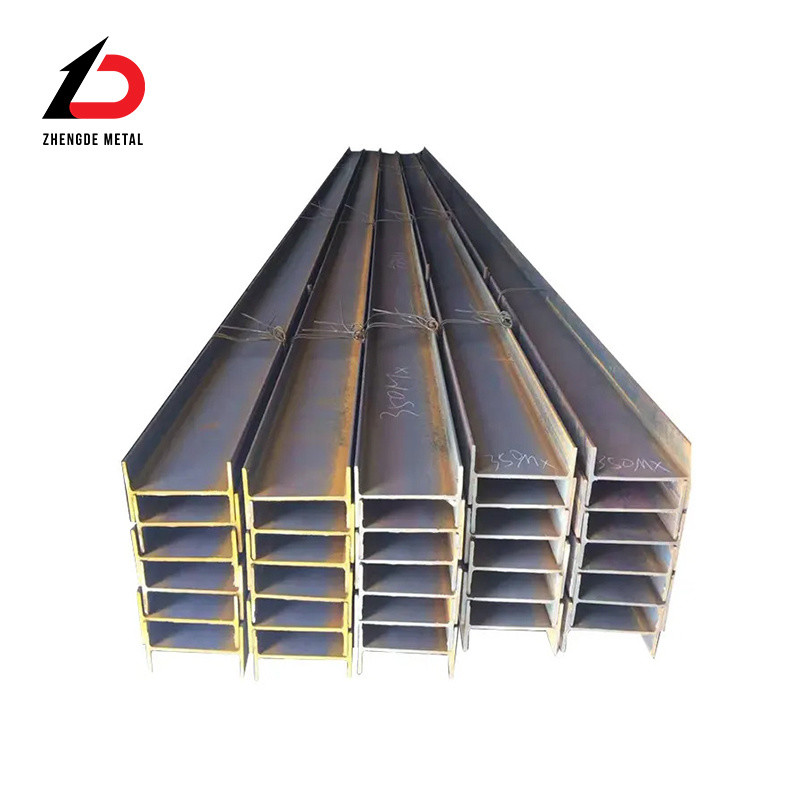

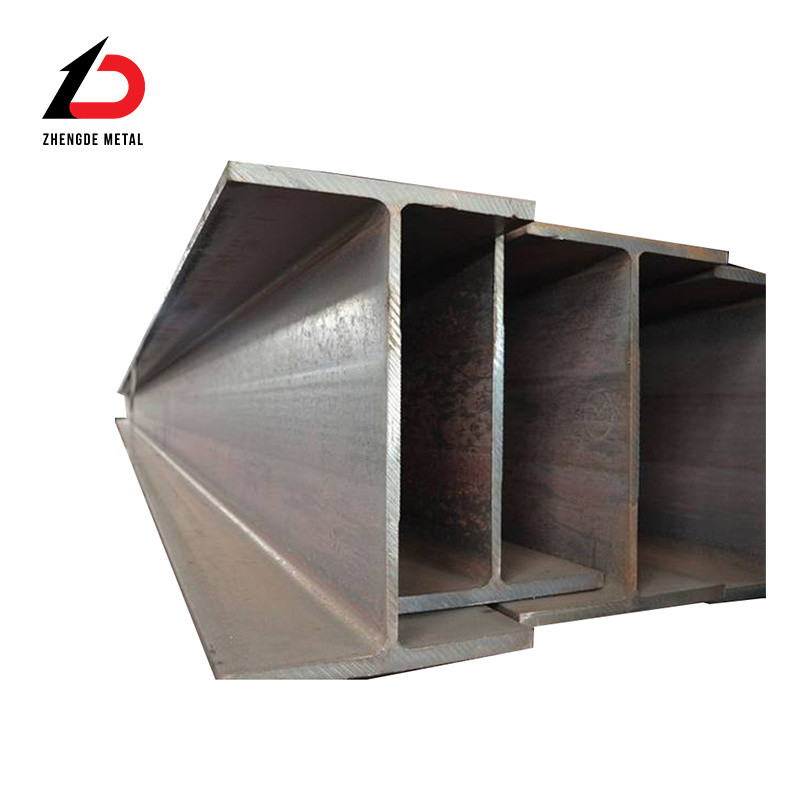

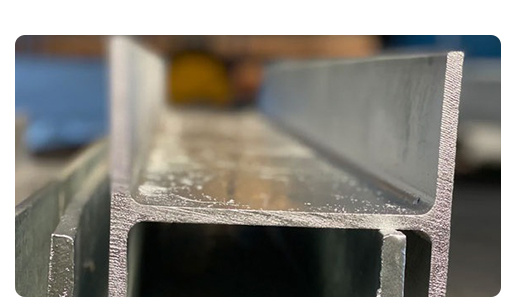

H型鋼は高効率のプロファイルで,より最適化された横断面積分布とより合理的な強度/重量比があります.H型鋼のすべての部分は,直角に配置されているのでH型鋼は,あらゆる方向に強い屈曲抵抗,シンプルな構造,コスト削減,軽量構造の利点があり,広く使用されています.
ASTM標準のアメリカ標準Hビームには,A36,A572,A992など3つの主要な品質グレードがあります.A36材料とA572材料は炭素構造鋼を表し,A992は低合金鋼です.

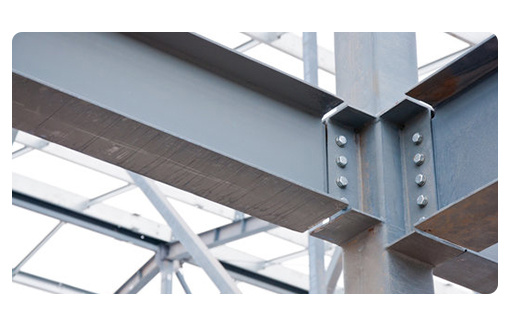

欧州標準切断鋼 UBシリーズ - イギリス標準H切断鋼,様々な鋼筋構造建築,船舶工学,エネルギーに使用される.欧州標準切断鋼で入手可能,ヨーロッパの標準チャネル鋼,欧州標準のHビームは,海上石油プラットフォーム,LNG,精製工場,その他のモジュール式鉄鋼構造の全体構造建設にも使用されます.
1仕様の実施基準:
BS EN 10365-2017は,旧規格 EN10034-1993を置き換えています.
2材料の実施基準:
材料:S235JR/J0/J2,S275JR/J0/J2,S355JR/J0/J2/K2,S450J0
| ユニバーサルビーム | ||||||||||||||||
| 仕様:BS EN 10025-2:2004サイズ:BS4-1:2005耐性:BS EN 10034:1993 | ||||||||||||||||
| 指定 | h | b | s | t | 面積 | 第9回 | イイ | 第9回 | バイト | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | |||||
| 127×76×13 | 127.0 | 76.0 | 4.0 | 7.6 | 16.5 | 473 | 55.7 | 5.35 | 1.84 | 74.6 | 14.7 | |||||
| 152×89×16 | 152.4 | 88.7 | 4.5 | 7.7 | 20.3 | 834 | 89.8 | 6.41 | 2.10 | 110 | 20.2 | |||||
| 178×102×19 | 177.8 | 101.2 | 4.8 | 7.9 | 24.3 | 1,356 | 137 | 7.48 | 2.37 | 153 | 27.0 | |||||
| 203×102×23 | 203.2 | 101.8 | 5.4 | 9.3 | 29.4 | 2,105 | 164 | 8.46 | 2.36 | 207 | 32.2 | |||||
| 203×133×25 | 203.2 | 133.2 | 5.7 | 7.8 | 32.0 | 2,340 | 308 | 8.56 | 3.10 | 230 | 46.0 | |||||
| 203×133×30 | 206.8 | 133.9 | 6.4 | 9.6 | 38.2 | 2,896 | 385 | 8.71 | 3.17 | 280 | 57.5 | |||||
| 254×102×22 | 254.0 | 101.6 | 5.7 | 6.8 | 28.0 | 2,841 | 119 | 10.10 | 2.06 | 224 | 23.5 | |||||
| 254×102×25 | 257.2 | 101.9 | 6.0 | 8.4 | 32.0 | 3,415 | 149 | 10.30 | 2.15 | 266 | 29.0 | |||||
| 254×102×28 | 260.4 | 102.2 | 6.3 | 10.0 | 36.1 | 4,005 | 179 | 10.50 | 2.22 | 308 | 35.0 | |||||
| 254×146×31 | 251.4 | 146.1 | 6.0 | 8.6 | 39.7 | 4,413 | 448 | 10.55 | 3.36 | 351 | 61.0 | |||||
| 254×146×37 | 256.0 | 146.4 | 6.3 | 10.9 | 47.2 | 5,537 | 571 | 10.80 | 3.48 | 433 | 78.0 | |||||
| 254×146×43 | 259.6 | 147.3 | 7.2 | 12.7 | 54.8 | 6,544 | 677 | 10.90 | 3.52 | 504 | 92.0 | |||||
| 305×102×25 | 305.1 | 101.6 | 5.8 | 7.0 | 31.6 | 4,455 | 123 | 11.87 | 1.97 | 292 | 24.2 | |||||
| ジャンボビーム | ||||||||||||||||
| 仕様:BS EN 10025-2:2004サイズ:ASTM A6-11耐性:BS EN 10034:1993 | ||||||||||||||||
| 指定 | h | b | s | t | 面積 | 第9回 | イイ | 第9回 | バイト | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | |||||
| 1016×305×222 | 970.3 | 300.0 | 16.0 | 21.1 | 282 | 406,500 | 9,501 | 37.95 | 5.80 | 8,380 | 633 | |||||
| 1016×305×249 | 980.0 | 300.0 | 16.5 | 26.0 | 317 | 481,100 | 11,750 | 38.97 | 6.09 | 9,818 | 784 | |||||
| 1016×305×272 | 990.1 | 300.0 | 16.5 | 31.0 | 347 | 553,800 | 14,000 | 39.96 | 6.35 | 11,190 | 934 | |||||
| 1016×305×314 | 1000.0 | 300.0 | 19.1 | 35.9 | 400 | 644,700 | 16,280 | 40.15 | 6.38 | 12,890 | 1085 | |||||
| 1016×305×349 | 1008.1 | 302.0 | 21.1 | 40.0 | 444 | 722,300 | 18,460 | 40.32 | 6.45 | 14,330 | 1222 | |||||
| 1016×305×393 | 1016.0 | 303.0 | 24.4 | 43.9 | 500 | 807,700 | 20,500 | 40.18 | 6.40 | 15,900 | 1353 | |||||
| 1016×305×415 | 1020.0 | 304.0 | 26.0 | 46.0 | 529 | 853,100 | 21,710 | 40.17 | 6.41 | 16,728 | 1428 | |||||
| 1016×305×438 | 1026.0 | 305.0 | 27.0 | 49.0 | 557 | 909,800 | 23,360 | 40.41 | 6.47 | 17,740 | 1532 | |||||
| 1016×305×494 | 1036.0 | 309.0 | 31.0 | 54.0 | 629 | 1,028,000 | 26,820 | 40.42 | 6.53 | 19,845 | 1736 | |||||
| 1016×305×584 | 1056.0 | 314.0 | 36.0 | 64.0 | 744 | 1,246,100 | 33,430 | 40.93 | 6.70 | 23,600 | 2130 | |||||

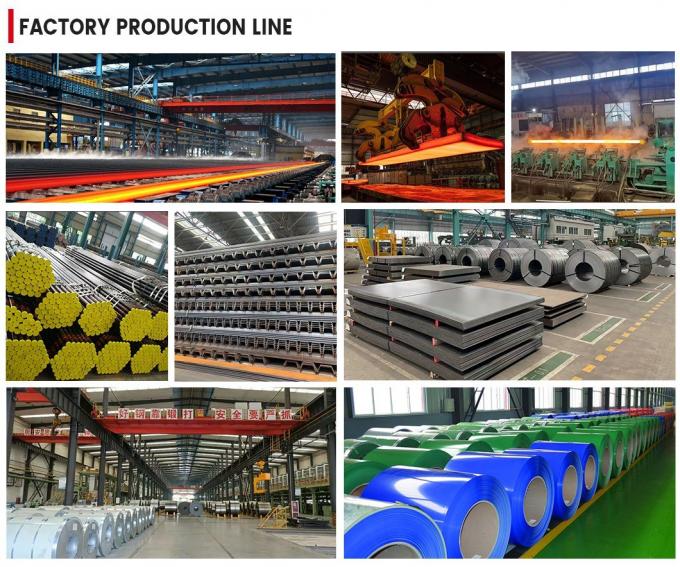

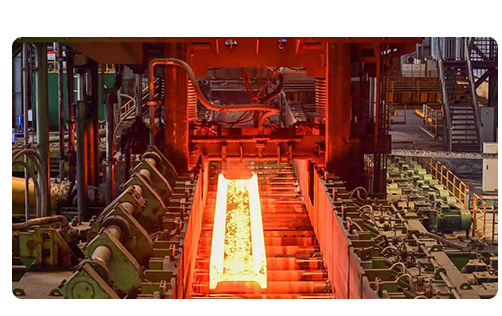

シャン東・チェンデ・メタル・マニュファクチャリング株式会社ホットロールスチール,コールドロールスチール,ガルバンスチール,カラーコーティングスチール,断面鋼,鋼管,鋼線,メタルメッシュを統合する生産販売会社です.ステンレス鋼アルミ,銅,その他の金属製品の大規模企業を統合した.100以上の生産ライン, 4つの国家的に認められた研究室,2つの技術エンジニアリングセンター,5つの企業技術センター.製品は,北米などの50以上の国や地域へ輸出されています.南アメリカヨーロッパ,アフリカ,オセアニア,中東,東南アジア
