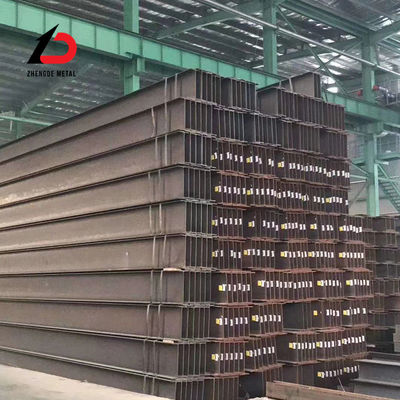

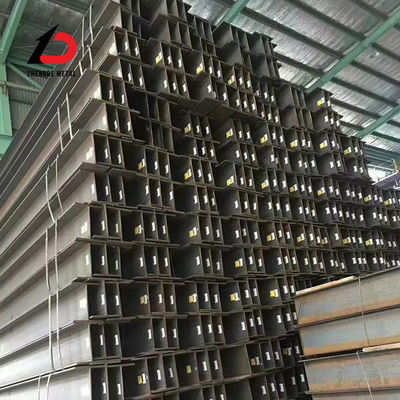

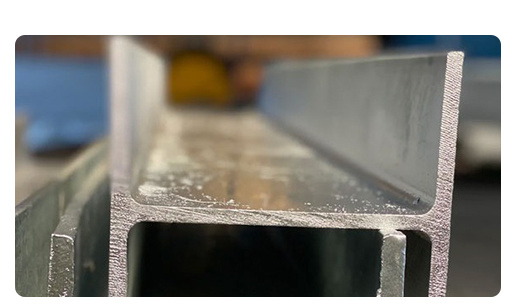

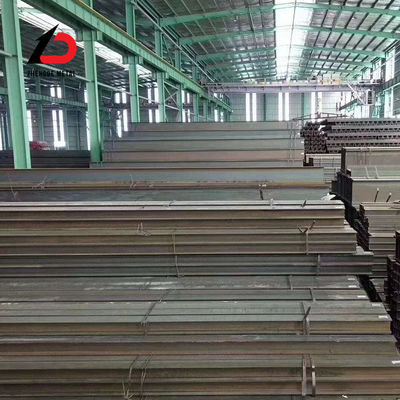

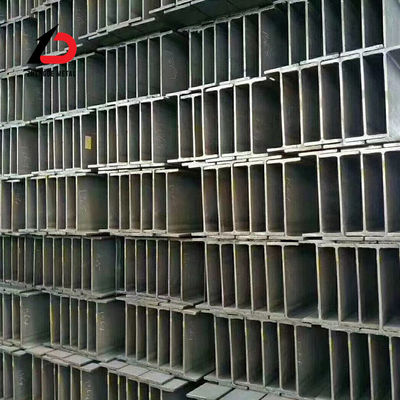

H型鋼は高効率のプロファイルで,より最適化された横断面積分布とより合理的な強度/重量比があります.H型鋼のすべての部分は,直角に配置されているのでH型鋼は,あらゆる方向に強い屈曲抵抗,シンプルな構造,コスト削減,軽量構造の利点があり,広く使用されています.
ASTM標準のアメリカ標準Hビームには,A36,A572,A992など3つの主要な品質グレードがあります.A36材料とA572材料は炭素構造鋼を表し,A992は低合金鋼です.

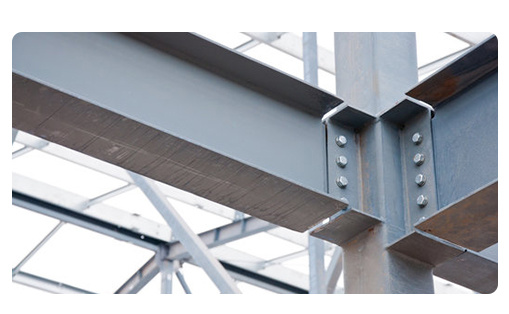

欧州標準切断鋼 UBシリーズ - イギリス標準H切断鋼,様々な鋼筋構造建築,船舶工学,エネルギーに使用される.欧州標準切断鋼で入手可能,ヨーロッパの標準チャネル鋼,欧州標準のHビームは,海上石油プラットフォーム,LNG,精製工場,その他のモジュール式鉄鋼構造の全体構造建設にも使用されます.
1仕様の実施基準:
BS EN 10365-2017は,旧規格 EN10034-1993を置き換えています.
2材料の実施基準:
材料:S235JR/J0/J2,S275JR/J0/J2,S355JR/J0/J2/K2,S450J0
| ジャンボビーム | ||||||||||||||||
| 仕様:BS EN 10025-2:2004サイズ:ASTM A6-11耐性:BS EN 10034:1993 | ||||||||||||||||
| 指定 | h | b | s | t | 面積 | 第9回 | イイ | 第9回 | バイト | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | |||||
| 1016×305×222 | 970.3 | 300.0 | 16.0 | 21.1 | 282 | 406,500 | 9,501 | 37.95 | 5.80 | 8,380 | 633 | |||||
| 1016×305×249 | 980.0 | 300.0 | 16.5 | 26.0 | 317 | 481,100 | 11,750 | 38.97 | 6.09 | 9,818 | 784 | |||||
| 1016×305×272 | 990.1 | 300.0 | 16.5 | 31.0 | 347 | 553,800 | 14,000 | 39.96 | 6.35 | 11,190 | 934 | |||||
| 1016×305×314 | 1000.0 | 300.0 | 19.1 | 35.9 | 400 | 644,700 | 16,280 | 40.15 | 6.38 | 12,890 | 1085 | |||||
| 1016×305×349 | 1008.1 | 302.0 | 21.1 | 40.0 | 444 | 722,300 | 18,460 | 40.32 | 6.45 | 14,330 | 1222 | |||||
| 1016×305×393 | 1016.0 | 303.0 | 24.4 | 43.9 | 500 | 807,700 | 20,500 | 40.18 | 6.40 | 15,900 | 1353 | |||||
| 1016×305×415 | 1020.0 | 304.0 | 26.0 | 46.0 | 529 | 853,100 | 21,710 | 40.17 | 6.41 | 16,728 | 1428 | |||||
| 1016×305×438 | 1026.0 | 305.0 | 27.0 | 49.0 | 557 | 909,800 | 23,360 | 40.41 | 6.47 | 17,740 | 1532 | |||||
| 1016×305×494 | 1036.0 | 309.0 | 31.0 | 54.0 | 629 | 1,028,000 | 26,820 | 40.42 | 6.53 | 19,845 | 1736 | |||||
| 1016×305×584 | 1056.0 | 314.0 | 36.0 | 64.0 | 744 | 1,246,100 | 33,430 | 40.93 | 6.70 | 23,600 | 2130 | |||||
| IPE | ||||||||||||||||
| 仕様:BS EN 10025-2:2004サイズ:ユーロノーマ19-57耐性:BS EN 10034:1993 | ||||||||||||||||
| 指定 | h | b | s | t | 面積 | 第9回 | イイ | 第9回 | バイト | Zx | Zy | |||||
| Tタイプ | mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | ||||
| AA100 | 100×55×6 やってみよう7 | 97.6 | 55.0 | 3.6 | 4.5 | 8.56 | 136 | 12.6 | 3.98 | 1.21 | 27.9 | 4.57 | ||||
| AA120 | 120×64×8で4 | 117.0 | 64.0 | 3.8 | 4.8 | 10.7 | 244 | 21.1 | 4.79 | 1.41 | 41.7 | 6.59 | ||||
| AA140 | 140×73×101 | 136.6 | 73.0 | 3.8 | 5.2 | 12.8 | 407 | 33.8 | 5.64 | 1.63 | 59.7 | 9.27 | ||||
| AA160 | 160×82×12 ほら1 | 156.4 | 82.0 | 4.0 | 5.6 | 15.4 | 646 | 51.6 | 6.47 | 1.83 | 82.6 | 12.6 | ||||
| AA180 | 180×91×14で9 | 176.4 | 91.0 | 4.3 | 6.2 | 19.0 | 1,020 | 78.1 | 7.32 | 2.03 | 116 | 17.2 | ||||
| AA200 | 200×100×18で0 | 196.4 | 100.0 | 4.5 | 6.7 | 22.9 | 1,533 | 112 | 8.19 | 2.21 | 156 | 22.4 | ||||
| 日本製のH切片 | ||||||||||||||||
| 仕様:BS EN 10025-2:2004サイズ:JIS G3192:2008耐性:JIS G3912:2008 | ||||||||||||||||
| 指定 | h | b | s | t | 面積 | 第9回 | イイ | 第9回 | バイト | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | |||||
| 100×100×16で9 | 100 | 100 | 6 | 8 | 21.59 | 378 | 134 | 4.18 | 2.49 | 75.6 | 26.7 | |||||
| 125×125×23 ほら6 | 125 | 125 | 6.5 | 9 | 30.00 | 839 | 293 | 5.29 | 3.13 | 134 | 46.9 | |||||
| 150×75×14で0 | 150 | 75 | 5 | 7 | 17.85 | 666 | 49.5 | 6.11 | 1.66 | 88.8 | 13.2 | |||||
| 175×90×18で0 | 175 | 90 | 5 | 8 | 22.90 | 1,210 | 97.5 | 7.26 | 2.06 | 138 | 21.7 | |||||
| 200×100×17で8 | 198 | 99 | 4.5 | 7 | 22.69 | 1,540 | 113 | 8.25 | 2.24 | 156 | 22.9 | |||||
| 200×100×20で9 | 200 | 100 | 5.5 | 8 | 26.67 | 1,810 | 134 | 8.23 | 2.24 | 181 | 26.7 | |||||
| 250×125×25で1 | 248 | 124 | 5 | 8 | 31.99 | 3,450 | 255 | 10.4 | 2.82 | 278 | 41.1 | |||||
| 250×125×29で,これは0 | 250 | 125 | 6 | 9 | 36.97 | 3,960 | 294 | 10.4 | 2.82 | 317 | 47.0 | |||||

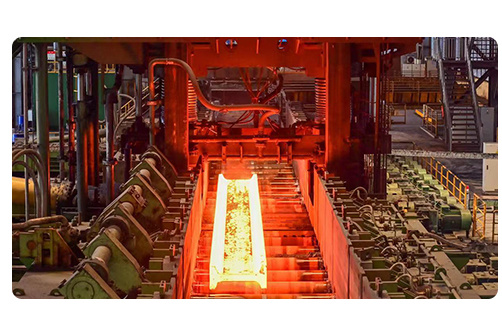

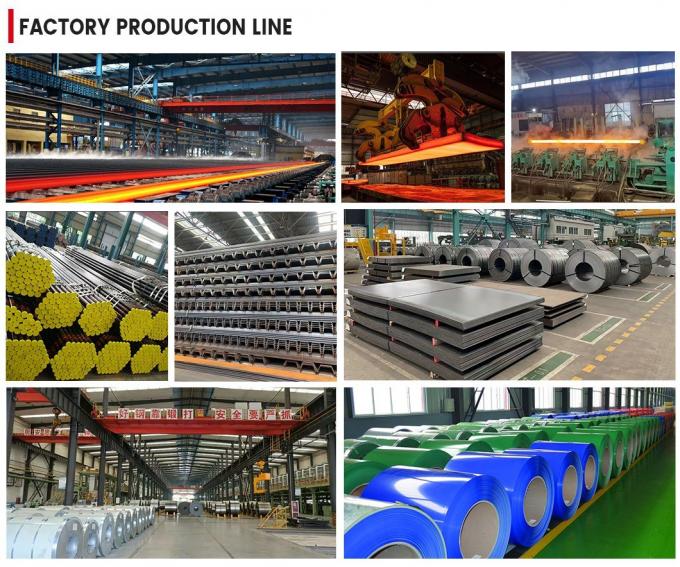

シャン東・チェンデ・メタル・マニュファクチャリング株式会社ホットロールスチール,コールドロールスチール,ガルバンスチール,カラーコーティングスチール,断面鋼,鋼管,鋼線,メタルメッシュを統合する生産販売会社です.ステンレス鋼アルミ,銅,その他の金属製品の大規模企業を統合した.100以上の生産ライン, 4つの国家的に認められた研究室,2つの技術エンジニアリングセンター,5つの企業技術センター.製品は,北米などの50以上の国や地域へ輸出されています.南アメリカヨーロッパ,アフリカ,オセアニア,中東,東南アジア
